¿POR QUÉ COMPRAR CALDERAS SELLERS MANUFACTURING, Co.?



Una breve historia

  • Algunas aplicaciones de tubos de inmersión en tanques abiertos comenzaron a aparecer con el inicio del siglo.
  • A principios de los años veinte, las aplicaciones de caldeo por inmersión comenzaron a aparecer en los boletines comerciales.
  • En 1931 la ingeniería de Sellers aplicó los principios de caldeo por inmersión a la generación de vapor y agua caliente.



La historia continúa
  • En 1934 un creciente interés en la tecnología condujo a una profunda investigación por los Laboratorios de Prueba de la Asociación Estadounidense de Gas.
  • En 1944 la “Investigación sobre los fundamentos del tubo de inmersión con gas” fue publicada por la AGA.
  • Durante la Segunda Guerra Mundial alrededor de 10,000 calentadores de agua Sellers fueron usados por las fuerzas armadas.



Entonces ¿qué fue lo que hizo a Sellers el calentador elegido por muchos?

El diseño de casco de inmersión duradero ¡¡Respaldado por una garantía de 20 años!!



¿Una garantía para choque térmico de 20 años? ¿Cómo?



  • Las calderas marinas típicas escocesas utilizan un tubo de combustión de diámetro grande y varios tubos más pequeños en múltiples pasadas.
  • El tubo de combustión se expone a altas temperaturas de horno causando que se expanda a una velocidad mayor que los tubos de flujo más frío causando una presión desigual en sus placas de tubo fijo comunes.
  • Existe muy poco espacio de flexibilidad entre el acoplamiento del horno y el acoplamiento de los tubos para absorber esta expansión desigual.
  • En cambio, los tubos de caldera de inmersión se expanden todos a la misma temperatura y cuentan con espacio de flexibilidad entre el caso y la fila más externa de los tubos de flujo.
  • Las calderas de inmersión están garantizadas para operar a diferencias de temperatura que exceden 100 grados F.
  • Los típicas calderas de tubo calentador están limitadas a 20 grados F. Cualquier desorden bajo esta condición operativa limitada puede afectar a la caldera.





Aspectos básicos del casco de caldera e inmersión

Comparación de patrones de tubo
Análisis de superficie de calentamiento marino escocés

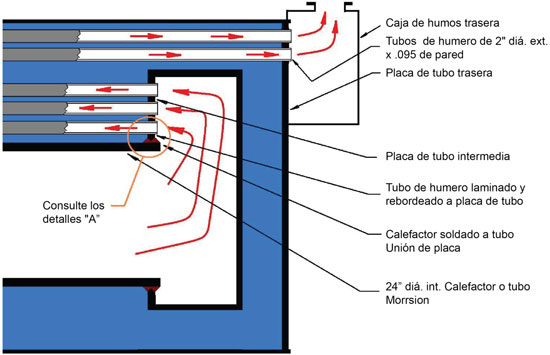

Análisis térmico de caldera marina escocesa
En un calentador de pasadas múltiples, las diferentes pasadas de tubos aplican calor de manera desigual a la placa de tubo. Como resultado, tremendas tensiones son aplicadas a la placa de tubo.

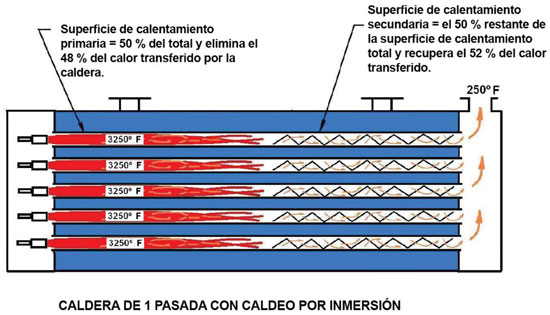

Análisis de superficie de la caldera de inmersión

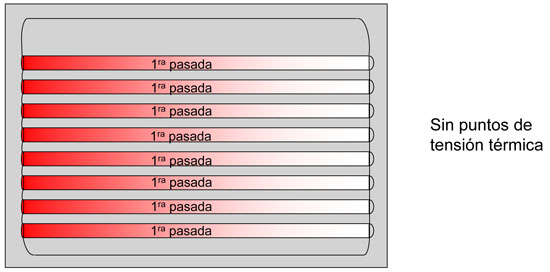

Análisis de tensión térmica de la caldera de inmersión

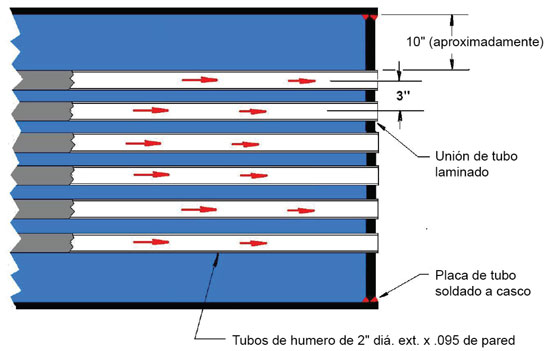

Una caldera Sellers caliente ambas placas de tubo uniformemente con una pasada. Las uniones de placa de tubo de una pulgada entre los tubos permiten que la placa de tubo se flexione naturalmente.



Placas de tubo marino escocés traseras



Placa de tubo trasera de caldera de inmersión



La historia continúa...



  • Entre 1970 y 1980 – Las calderas Sellers fueron instaladas en todas las aplicaciones a lo largo del país y la compañía prosperó.
  • De 1990 a 2014 – Sellers lucha por mantenerse al ritmo del mercado de calderas debido a que el caldeo activado-desactivado es la única opción de inmersión. Cuando los sistemas de gestión de calderas se hicieron más complejos, las oportunidades del caldeo activado-desactivado cayeron en picada.





  • 2015 – Sellers Manufacturing desarrolla una caldera de inmersión totalmente reguladora para acompañar al diseño de casco altamente alabado. Y nació la S-Series.



Física 101 – La transferencia de calor se realiza de 3 formas.



  • RADIACIÓN – Por ondas electromagnéticas infrarrojas. El método más eficaz de transferencia de calor. Similar a un microondas.
  • CONVECCIÓN – Al mover y mezclar masas de moléculas. Menos eficiente que la radiación. Similar a un horno.
  • CONDUCCIÓN – Por la pasada de calor de molécula a molécula sin el movimiento de las mismas. El método menos eficiente. Similar a una olla de presión en una estufa.



¿Qué causa resistencia a la transferencia de calor en las calderas?

En otras palabras... ¡¡superficie de calentamiento!!



Cómo el caldeo por inmersión combate la resistencia a la transferencia de calor.

  • La mezcla de aire-gas sale de la boquilla del quemador a una velocidad superior a 80 pies/seg.
  • Cuando la mezcla de aire/gas se quema se expande rápidamente aumentando la velocidad de flujo depurando la película de gas sin circulación del interior del tubo.
  • Con menos de 3 pies de superficie de calentamiento por BHP, el caldeo por inmersión proporciona mucho menos área de agua y película de gas sin circulación en comparación con los típicos diseños marinos escoceses.
  • El 50 % de la superficie de calentamiento total ¡es radiante! El método más eficaz de transferencia de calor. Las típicas calderas marinas escocesas tienen 10 a 13 %.



El proceso de caldeo por inmersión

¿Qué es caldeo por inmersión?

Un método de caldeo por combustión de gas en un tubo de caldeo de diámetro pequeño que está totalmente sumergido en agua.

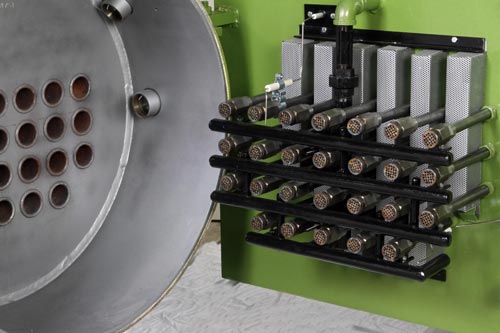

El ensamble del quemador de inmersión

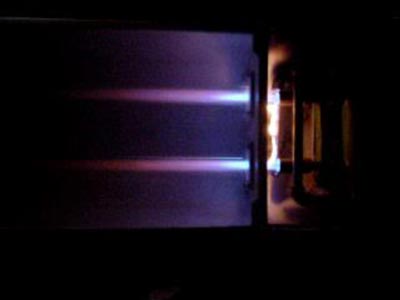

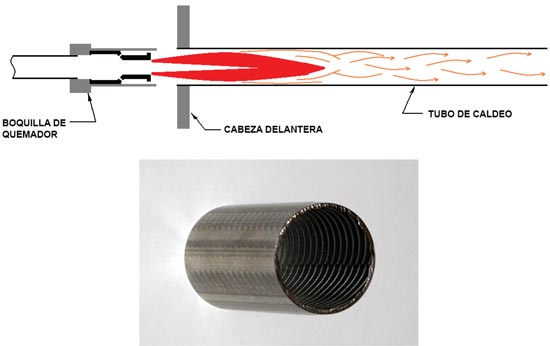

El tubo de caldeo y boquilla

Superficie de calentamiento primaria (XID) del tubo de caldeo

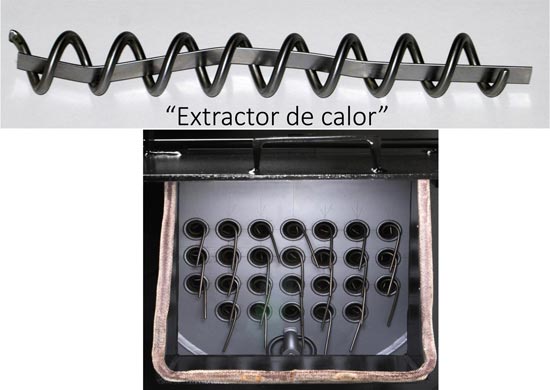

Zona secundaria de recuperación de calor

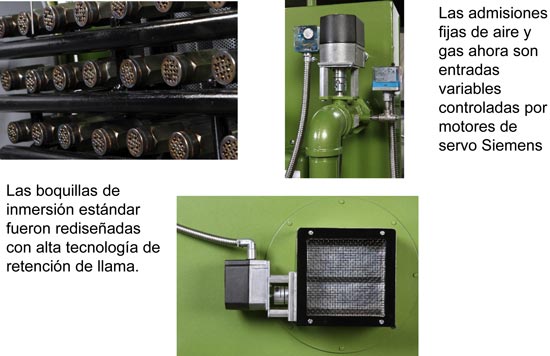

Regulación de inmersión

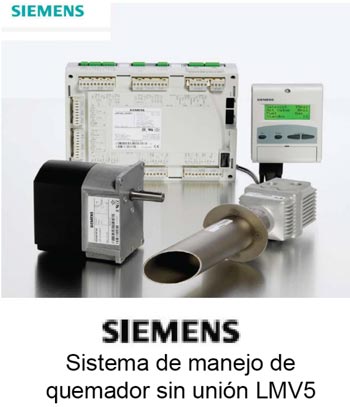

Avanzada tecnolgía de combustión



  • Control PID sin unión integrado
  • Programación fácil de usar con indicaciones reales de texto
  • Comunicación Modbus en tiempo real
  • Interfaz HMI de pantalla táctil opcional
  • Tablero de control maestro opcional para la secuenciación de múltiples unidades
  • Comunicación Bacnet, Lonworks, Metasys y Modbus RTU opcional
  • Control de O2 opcional





Eficiencia de inmersión

Calibración de temperatura y eficiencia neta en chimenea para caldera de agua caliente

Calibración de temperatura y eficiencia neta en chimenea para caldera de vapor

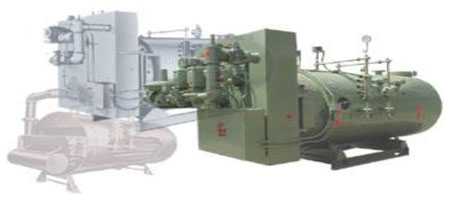

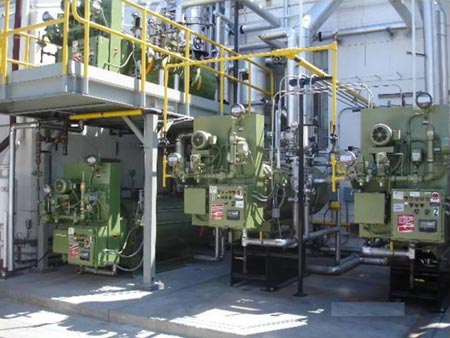

El caldeo por inmersión ofrece versatilidad





Instalación en exterior de caldera de inmersión con acabado a prueba de intemperie Nema 4





LA VENTAJA SELLERS

GARANTIA DE CONTENEDOR DE PRESIÓN

Contra grietas y fugas en el contenedor de presión y piezas causadas por choque térmico.



SIN CHOQUE TÉRMICO EN ABSOLUTO

Permite el arranque en frío hasta capacidad total en menos de 20 minutos sin daños causados por cambios de temperatura.



EL COSTO DE CICLO DE SERVICIO MÁS BAJO EN LA INDUSTRIA



Productos y piezas de calidad que ofrecen el más bajo costo de activo durante la vida útil de la caldera.

  1. 20 años de garantía de contenedor de presión – ¡Incluye piezas y mano de obra!
  2. De arranque en frío a capacidad total en menos de 20 minutos.
  3. No es refractario. 4.Menos de 30 PPM NOx sin FGR.
  4. Gas natural, propano y metano.
  5. El calor es transferido con mayor uniformidad.
  6. El espacio ocupado más pequeño de caldera tubular de caldeo.
  7. El uso más eficiente de superficie de calentamiento.
