GENERADOR DE VAPOR PARA DUCTO 43 LB/HR 18 KW 230V 3 FASES LINEA GVETCD ACERO INOXIDABLE MARCA H2OTEK – HUMIDIFICADOR PARA DUCTO MOD. GVETCD24-18-31T01/42

$46,646.35

PRECIO EN PESOS MEXICANOS.
PRECIO INCLUYE 16 % DE I.V.A.
PRECIO INCLUYE ENVIO (ZONA CENTRO).

APLICACIONES MÁS COMUNES:

  • SISTEMAS DE DUCTOS EN AIRE ACONDICIONADO
  • SISTEMAS DE DUCTOS CON VENTILACION
  • SISTEMAS DE DUCTOS CON CALEFACCION, ETC.
Modelo GVETCD24-18-31T01/42 Categories , ,
Twitter
Facebook
LinkedIn
SKU: GVETCD24-18-31T01/42 Categorías: , ,

$46,646.35

Descripción

header-generador-de-vapor-ducto-h2otek-G

CARACTERÍSTICAS:

  • Generadores de vapor para ducto, para cualquier necesidad de aumento de humedad en el ambiente, por medio de ductos, en sistemas de aire acondicionado y/o ventilación.
  • Generadores de vapor con control automático, para mantener el nivel de humedad deseado en todo momento (humidostato de cuarto opcional).
  • Diseño robusto y práctico para su instalación y mantenimiento
  • Amplia vida útil: fabricación de tina y cubierta totalmente en acero inoxidable.
  • Generador de vapor con elementos calefactores (resistencias) diseñados a baja densidad de potencia, mayor resistencia a condiciones adversas.
  • Unidades totalmente desarmables.
  • Equipado con interruptor diferencial de flujo de aire. el equipo solamente va a encender cuando detecte aire a través del ducto.
  • Generadores de vapor con dispersor de vapor en acero inoxidable, para una distribución óptima de vapor, en el interior del ducto.
  • Amplia gama de capacidades y tamaños.
  • Equipado con tablero de control completo
  • Control de humedad (humidostato) para cuarto (estandar), acepta cualquier otro tipo de control que trabaje a 120 volts
  • Focos piloto de encendido de equipo y llenado.
  • Diseño óptimo para uso residencial, comercial o industrial.
  • Sistema de protección de seguridad contra alta presión en el tanque (válvula).
  • Fácil mantenimiento con válvula de drenado para purgado de tanque.
  • Proteccion catódica: ayuda a evitar la incrustación de sarro en las resistencias eléctricas
  • Tanque en acero inoxidable de fabricación robusta y totalmente sellado.
  • Descarga de vapor horizontal
  • LA MÁS AMPLIA GARANTÍA DEL MERCADO: 10 AÑOS EN EL TANQUE Y 1 AÑO EN RESTO DE PARTES

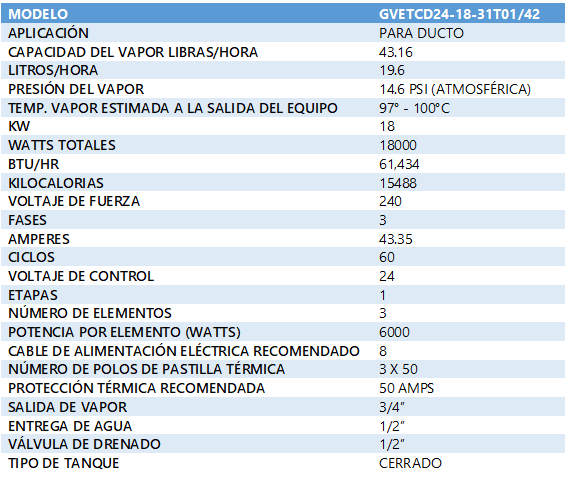

TABLA DE ESPECIFICACIONES

especificaciones-generadores-vapor-ducto



  • LA INSTALACIÓN DEL GENERADOR DE VAPOR, HABLANDO ESPECÍFICAMENTE DE LA UBICACIÓN, ES MUY IMPORTANTE. LO ÓPTIMO ES QUE EL GENERADOR DE VAPOR ESTE UBICADO, A UN LADO DEL DUCTO (CASI PEGADO EN EL DUCTO). MIENTRAS MAS DISTANCIA EXISTE ENTRE EL GENERADOR DE VAPOR Y LA SALIDA DE VAPOR, LA CANTIDAD DE VAPOR ENTREGADO SE REDUCE Y SE CONVIERTE EN AGUA (CONDENSACIÓN).
  • EL GENERADOR DE VAPOR DEBE ESTAR INSTALADO A NIVEL.
  • EL GENERADOR DE VAPOR DEBE ESTAR INSTALADO Y PROTEGIDO POR UNA PASTILLA TÉRMICA DE LA CAPACIDAD INDICADA (VER TABLA).
  • ES RECOMENDABLE DARLE MANTENIMIENTO AL GENERADOR DE VAPOR CADA CIERTO TIEMPO, DEPENDIENDO DE LA CALIDAD DE AGUA SUMINISTRADA AL MISMO. MIENTRAS MENOS CARGA DE SALES O SARRO TENGA EL AGUA, ES MEJOR PARA EL GENERADOR DE VAPOR Y PERIODOS MAS LARGOS PARA SU MANTENIMIENTO. SI EL AGUA ES ALTA EN SALES O DURA, SE DEBE TENER UN PROGRAMA DE MANTENIMIENTO CONSTANTE.
  • EL FABRICANTE NO SERÁ RESPONSABLE DE CUALQUIER CAUSA O EFECTO QUE CAUSE EL TENER UN GENERADOR DE VAPOR CON UNA INSTALACIÓN ERRONEA O INCORRECTA, MALA SELECCIÓN, MALOS MANEJOS, NEGLIGENCIA, ETC.
  • ES NECESARIO QUE EL GENERADOR DE VAPOR SEA INSTALADO POR PERSONAL CON HABILIDADES TÉCNICAS, ELÉCTRICAS E HIDRÁULICAS.
  • NO ES RECOMENDABLE USAR HUMIDIFICADOR O GENERADOR DE VAPOR TRABAJANDO EN DUCTO, CUANDO EL PORCENTAJE DE HUMEDAD REQUERIDO ES ALTO (70% O MAS) YA QUE PUEDE HABER PROBLEMAS DE CONDENSACIÓN.
  • TOMAR EN CUENTA QUE EL GENERADOR DE VAPOR PARA DUCTO, NOS VA A ENTREGAR VAPOR CALIENTE, ESO DEBE TOMARSE EN CUENTA, PARA EL SISTEMA DE AIRE ACONDICIONADO (CARGAS TÉRMICAS).





DIMENSIONES



INSTALACIÓN TÍPICA

FOTOS REPRESENTATIVAS:

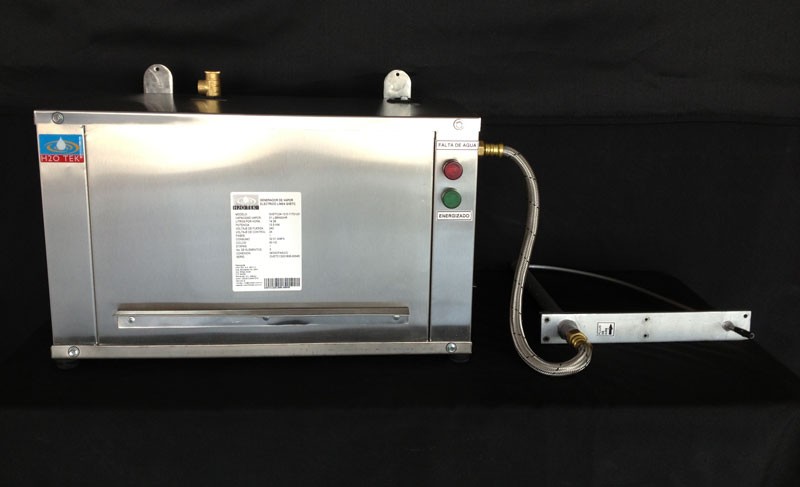

GENERADOR DE VAPOR PARA TRABAJO EN DUCTOS, EN AIRE ACONDICIONADO Y/O VENTILACIÓN CON DISPERSOR DE VAPOR, CONECTADO POR MANGUERA PARA ALTA TEMPERATURA.




EL GENERADOR DE VAPOR DEBE ESTAR POSICIONADO A UN COSTADO DEL DUCTO (CASI PEGADO), PARA QUE LA DISTANCIA ENTRE EL GENERADOR Y EL DISPERSOR, SEA LA MENOR POSIBLE. EL DISPERSOR DE VAPOR NO DEBE DE SER INSTALADO EN ZONAS EN DONDE EXISTAN TURBULENCIAS DE AIRE. LA VELOCIDAD DE AIRE Y LA DIRECCION DEBEN DE SER UNIFORMES.






DISPERSOR DE VAPOR FABRICADO EN ACERO INOXIDABLE, CON SALIDA DE AGUA CALIENTE DE DESPERDICIO. CONDENSACIÓN. CUENTA CON ORIFICIOS EN EL TUBO, EN LA PARTE SUPERIOR DE TUBO, PARA LA SALIDA DE VAPOR. EN EL DISPERSOR DE VAPOR VA CONECTADO LA MANGUERA QUE VIENE DEL INTERRUPTOR DIFERENCIAL DE FLUJO DE AIRE (INDISPENSABLE). EN RESUMEN EL DISPERSOR LLEVA 3 CONEXIONES:

  1. LA CONEXIÓN DE INYECCIÓN DE VAPOR.
  2. LA CONEXIÓN DEL INTERRUPTOR DIFERENCIAL DEL FLUJO DE AIRE
  3. LA CONEXIÓN DE SALIDA DE AGUA CALIENTE (CONDENSADOS)








ORIFICIO EN EL DUCTO, PARA LA COLOCACION DE DISPERSOR DE VAPOR.






COLOCACION DE DISPERSOR DE VAPOR, NORMALMENTE SE INSTALA CENTRADO EN EL DUCTO.







COLOCACIÓN DE DISPERSOR DE VAPOR. TODO DISPERSOR DE VAPOR TRAE UNA FLECHA DEL SENTIDO DE AIRE O DIRECCIÓN DEL AIRE, COMO DEBE DE SER INSTALADO (INDISPENSABLE, PARA UN FUNCIONAMIENTO CORRECTO).







DISPERSOR DE VAPOR DENTRO DEL DUCTO, CON LAS CONEXIONES DE MANGUERA DE ALTA TEMPERATURA, PARA LA TRANSPORTACIÓN DE VAPOR DEL GENERADOR AL DISPERSOR Y MANGUERA DE DESAGUE ALTA TEMPERATURA (AGUA DE CONDENSADOS)





VISTA DENTRO DEL DUCTO (FOTO REPRESENTATIVA) DE DISPERSOR YA INSTALADO EN EL DUCTO. NORMALMENTE SE INSTALA CENTRADO EN EL DUCTO. EL DISPERSOR DEL VAPOR DEBE SER CERCANO A LA MEDIDA DEL PERALTE DEL DUCTO (MEDIDA HORIZONTAL DEL DUCTO).




COMPONENTES

Elementos de calentamiento (resistencia eléctrica) tipo tubular sellado de 1″ de diámetro, diseñado de baja densidad de potencia (mayor resistencia a condiciones extremas).

Válvulas solenoides para entrada y drenado de agua para mayor durabilidad en el tanque

Sensor de nivel de varillas de larga duración

Barra catódica para prevenir la acumulación de sales

Válvula de desfogue o alivio para mayor seguridad en el tanque

Filtro de sedimentos para mayor durabilidad de los componentes y reducciones de mantenimientos

Lado izquierdo es un filtro de algodón

Lado derecho es un filtro de membrana

Descalcificador magnético para evitar la acumulación de sarro en las paredes del generador y de la tubería (OPCIONAL)
