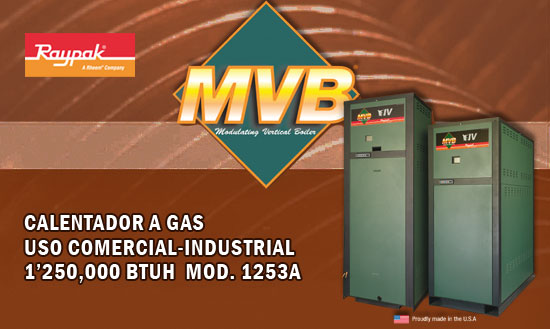

CALENTADOR DE AGUA A GAS USO COMERCIAL-INDUSTRIAL 1’250,000 BTUH MARCA RAYPAK LINEA MVB MOD. 1253A

Se puede cotizar

PARA PRECIO DE ESTE PRODUCTO FAVOR DE COMUNICARSE EN ATENCION A CLIENTES: info@h2otek.com O AL TEL: 01 800 94 26 835

CALENTADOR DE AGUA PRESURIZADO/INTERIOR. 87% EFICIENCIA CONDENSASIÓN. RECOMENDADO PARA USO COMERCIAL-INDUSTRIAL

IDEALES PARA CUALQUIER NECESIDAD DE AGUA CALIENTE, COMO PUEDE SER EN:

  • CASAS
  • RESIDENCIAS
  • DEPARTAMENTOS
  • CONDOMINIOS
  • RESTAURANTES
  • HOTELES/MOTELES
  • LAVANDERÍAS COMERCIALES
  • CLÍNICAS DE REPOSO, ETC.
Twitter
Facebook
LinkedIn

Se puede cotizar

Description

La Siguiente Generación De Calderas Verticales Modulables

Tecnologías consagradas por el tiempo se unen con avances de primera línea en la nueva caldera vertical modulable MVB de Raypak. Nunca antes una caldera vertical proporciono a ambos: instalador y constructor de piscinas, tal flexibilidad de instalación, eficiencia, así como confiabilidad y desempeño a largo plazo. Un lugar estrecho, no es un problema. La MVB requiere uno de los más pequeños espacios de instalación sobre cualquier calentador vertical por condensación. Nuestro diseño compacto le hace la elección perfecta para esos duros proyectos de modernización difíciles de lograr. La MVB de Raypak está construída con componentes y materiales de grado comercial. Desde nuestra base del canal de acero a nuestra sobrecubierta del tubo de chimenea de acero inoxidable y el intercambiador de calor por condensación, usted puede decir que la MVB se construye para durar. Es fácil de manejar e instalar, pero aún así amigable con el usuario en el servicio. Ahora es el momento perfecto para echar un vistazo más de cerca a Raypak.

Flexibilidad

La asignación de la longitud del respiradero lider en la industria ofrece mayores alternativas de ubicación para la ventilación, lo que reduce el espacio desperdiciado. La versatilidad de la ventilación está adicionalmente reforzada por el sistema de combustión de ajuste automático que compensa configuraciones inusuales de la chimenea y el respiradero.

Categoria I * – Son los modelos disponibles con Certificados por la CSA, calderas hasta un 84% de eficiencia y calentadores de agua hasta 85% de eficiencia . Nuestra categoría I es la solución para el perfecto reemplazo en sus aplicaciones de actualización. Esto reduce el costo de instalación, al usar la ventilación o chimenea existente en la Categoría I. La instalación no podría requerir menos esfuerzo; todas las conexiones están en la parte trasera de la unidad. La puesta en marcha es muy sencilla, de hecho, para una caldera sería lo más cercano a “conectar y usar” (plug and play).

Categoría IV – Certificados por la CSA, hasta 87% de eficiencia a fuego completo, lo más alto posible para calderas sin condensación (¡hasta 88.4% de eficiencia en la parte de carga!). Cuando el trabajo requiere de alta eficiencia, nuestra solución de la Categoria IV se adapta a sus necesidades. En el corazón de cada MVB de Raypak hay un único sistema integral de evaporador, la primera defensa en contra de condensación dañina. El sistema del evaporador de Raypak recolecta y reevapora la condensación que se puede formar durante los períodos iniciales de puesta en marcha o en breves períodos de operación con agua fría, eliminando así la necesidad de un desagüe como en las calderas de condensación. Esto le ahorra a usted dinero en los costos de instalación, así como, el dolor de cabeza de tratar con múltiples desagües de condensación.



Modulación Verdadera

La modulación no es nada nuevo para Raypak, hemos perfeccionado nuestra experiencia en modulación de gas por más de 50 años. El MVB de Raypak rastreará infinitamente la carga de calefacción de manera precisa, con el control de modo Rastreo de Temperatura, eliminando costosos sobre calentamientos. Utilizando la última tecnología europea para el paquete del soplador de la válvula de gas, la proporción óptima de aire – combustible se mantiene a lo largo del rango completo de la operación de carga – monitoreo. Nuestra suave reducción de 4:1 (503 a 2003) asegura que la eficiencia se mantiene a lo largo de la frecuencia de encendido y de hecho aumenta durante la parte de la carga, o bien, cuando usted lo requiera! El MVB automáticamente auto-sincroniza para adecuar el rango más amplio de presiones del suministro del gas. El soplador de alta calidad integrado en la válvula de gas es de autocorrección y permite un funcionamiento suave, aún, con fluctuaciones en la presión del suministro de gas. El MVB de Raypak es tecnología de punta con simplicidad atmosférica.



Características estándar del equipo:

  1. Cabezal de bronce en WH7
  2. Cabezal de hierro fundido en H7
  3. 87% de eficiencia térmica
  4. Tubos de cobre aletados
  5. Intercambiador de 4 pasos de humo
  6. Para Gas Natural o Gas LP
  7. Controlador modulante con pantalla LCD
  8. Conexiones traseras, gas, agua, eléctricas y salida de gases
  9. Control de ajuste manual H7 240°F, WH7 200°F
  10. Filtro de aire desmontado
  11. Sensores de temperatura de agua 2 montados y 1 desmontado
  12. Pantalla LCD con memoria de avería
  13. Protección contra congelamiento
  14. Encendido de superficie caliente
  15. Modulación electrónica
  16. Switch de flujo
  17. Contacto seco para alarma



Características Principales

  • 1’250,000 BTUH
  • Eficiencia de hasta el 85% (Categoría I*)
  • Eficiencia de hasta el 88.4% (Cat.IV)
  • No requiere de ningún dren de condensación (diseño propio)
  • Requiere de la menor temperatura en el agua de entrada (48.8°C)  (120°F)
  • Válvula de gas y quemador modulables, reducción de hasta 7:1 (503A a 4003A Cat. IV)
  • Múltiples salidas de la bomba – Caldera, sistema y ACS indirecta.
  • 0-10 VDC BMS Interface (punto de ajuste o accionamiento directo).
  • Capacidad de la función de cascada para un máximo de 4 calderas.
  • Capacidad de la funcionalidad de restablecimiento al aire libre.
  • Puerto Modbus BMS.
  • Diseñado con los componentes del sistema se corresponden perfectamente
  • Con el diseño para instalación más compacto, que se ajusta a espacios apretados y fácilmente reemplaza calderas mayores
  • Diseño pequeño huella instalado encaja espacios reducidos y fácilmente reemplaza calderas más grandes
  • Centro de diagnóstico avanzado, códigos de falla en ingles
  • Todos los modelos enstán certificados para interior y exterior
  • El gabinete completo protege todos los controles y el cableado
  • El sistema de combustión de bajo NOx
  • Adecuado para altitudes de hasta 10.000 pies (disminución de potencia por encima de 5.000 pies)
  • Con todas las vías navegables de cobre y bronce (opcional en algunos modelos), el MVB está disponible en configuraciones de calderas y calentadores de agua
  • Filtro de aire de combustión Inline (MERV8)
  • Todos los calentadores de agua son bajos de plomo (<0,25%) certificada.

* Categoría I con ventilación vertical, categoría III con ventilación horizontal y sin extractor.





CARACTERÍSTICAS Y BENEFICIOS

Modelos 2503 al 4003
  1. Interfaz de control
    Pantalla LCDcgrande y fácil de leer (3,5″). Controlará continuamente la fuerza de la llama (μa), temperaturas del sensor, señal de BMS (0-10V), puntos de ajuste, DeltaT, todas las señales de seguridad, un diagnóstico completo y el histórico de fallos de los últimos 15 eventos. Configuración del panel táctil simples. Todo lo que necesitas de puesta a punto para el servicio está a su alcance, todo en un solo lugar.

    1a. Tablero Versa IC (no mostrado) El Versa IC, sistema de control integrado es CSA y certificado como un combinado de temperatura, seguridad, y el dispositivo de control de encendido. Fácil acceso frontal a todo el cableado de campo. Esto incluye sensor de exterior, sensor de agua caliente, sistema de alarma, el puerto Modbus BMS y conexiones de entrada 0-10V DC. Cada unidad viene equipada de fábrica con capacidad de control en cascada. Simple, rápida cadena de acceso margarita de hasta 4 calderas, enlaza a Raypak en modo rastreador de temperatura control + maestro Hibrido para un máximo de 16.

    1b. Conexiones de cableado de baja tensión (no se muestra) En la delantera, y de fácil acceso. Hace cableado del sensor y el cableado de control externo sencillo y limpio.

    1c. Panel de control (no mostrado) Controles completamente cerrados y cableado protegen contra daños o vandalismo. Oscilante gabinete de diseño permite un fácil acceso a los controles para la instalación y el servicio.

  2. Indicadores de estado y de interruptor de encendido/apagado Fácil de leer y controlar el estado de la caldera. Luces de colores de alerta al personal de mantenimiento al poder, llamada de calor, quemador de encendido y fallo de seguridad.
  3. Válvula de gas Diseñado para trabajar en perfecta armonía con el soplador de aire. La válvula de gas entrega la mezcla de combustible perfecta basada en la cantidad de aire de combustión que se suministra. La válvula de gas Euro diseñado proporciona una luz suave de modulación de llama y precisa con hasta 7:01 de descubierta (503A 4003A través de Cat. IV).
  4. Combustión de aire del ventilador Carcasa del ventilador de aluminio fundido, la construcción no genera chispas. Entrada de velocidad PWM precisa permite una respuesta instantánea del de la salida de control Versa IC. No lag ventilador asociado con sensor de temperatura del agua en tiempo real.
  5. Interruptor de presión Monitores de ventilación de presión y dispone de cierre de seguridad hacia abajo si la contrapresión es excesiva.
  6. Filtro de aire Cada MVB viene de serie con un acceso posterior, fáciles de mantener Merv 8 medios de comunicación, el filtro de aire de combustión.
  7. Encabezados Cast Rugged Cabeceras de bronce estándar en los modelos de calentadores de agua. Fundición de hierro estándar en los modelos de calderas 503A-2004A, con cabeceras de bronce opcionales.
  8. Placa de tubo Construcción Elimina los problemas de reparación y mantenimiento asociados con la construcción de tubo enrollado. Fácil, sustitución de componentes rentable.
  9. Intercambiador de calor Vertical Intercambiador de calor de múltiples pasadas cilíndrico captura toda la energía radiante, eliminando la necesidad de refractario pesada.
  10. Requisitos mínimos de Liquidación Sólo se requiere un centímetro de espacio libre lateral de las superficies combustibles.
    10a. Cubierta resistente a la intemperie Calibre pesado de acero galvanizado con un polvo Polytuf final de la capa resistente a rayos UV es resistente a la intemperie ya la corrosión. Raypak tiene uno de los mejores, los sistemas de capa de polvo top-of-the-line de la costa oeste, independientemente de la industria. Nos reímos de un ensayo de niebla salina 1000 horas. Documentación de pruebas independiente disponible bajo petición.
  11. Fácil aparejo Base de acero permite un uso jack montacargas/palet. Modelos desde 2.503 hasta 4003 han montado fábrica ojales aparejo para las conexiones de elevación y grúas.
  12. Válvulas de drenaje Dos válvulas de drenaje están situados en la parte inferior del intercambiador de calor. Esto permite un acondicionamiento para el invierno completo y drenaje del calentador. Se conecta a una manguera de jardín estándar.

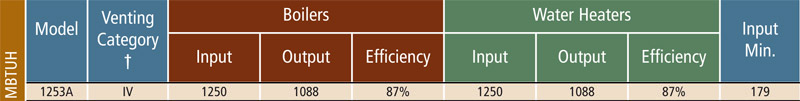

TABLAS DE ESPECIFICACIONES POR MODELOS:

(Clic en la imagen para agrandar)

* Categoría I con ventilación vertical, categoría III con ventilación horizontal y ningún extractor.

† NPT se muestra es para Gas Natural. Para Propano, NPT = 1″ en relación con 503 / 4-2003 / 4 y 2-1/2″ de 2503 a 4003 todos los tamaños de calentador de agua / caldera.

‡ El consumo de corriente es sólo para calefacción. (Interruptor de alimentación debe tener un viaje retrasado.)
