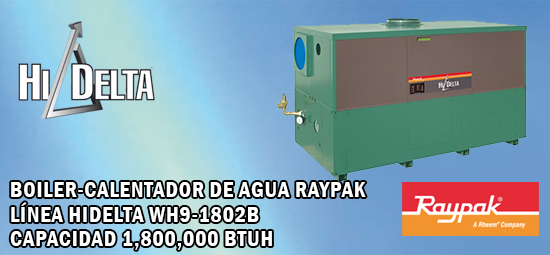

BOILER-CALENTADOR DE AGUA RAYPAK LÍNEA HIDELTA MODELO WH9-1802B CAPACIDAD 1,800,000 BTUH

Se puede cotizar

PARA PRECIO DE ESTE PRODUCTO FAVOR DE COMUNICARSE EN ATENCION A CLIENTES: info@h2otek.com O AL TEL: 01 800 94 26 835

CALENTADOR DE AGUA PRESURIZADO INTERIOR /SIN BOMBA. 85% EFICIENCIA
WH9 – 4 ETAPAS

RECOMENDADO PARA USO COMERCIAL-INDUSTRIAL

IDEALES PARA CUALQUIER NECESIDAD DE AGUA CALIENTE, COMO PUEDE SER EN:

  • HOTELES
  • MOTELES
  • CONDOMINIOS
  • RESIDENCIAS
  • INSTITUCIONES
  • ESCUELAS
  • HOSPITALES, ETC.
Twitter
Facebook
LinkedIn

Se puede cotizar

Descripción




Décadas de experiencia e innovaciones tecnológicas lograron crear el boiler Hi Delta, un producto que incorpora características buscadas por los ingenieros, instaladores y usuarios finales por igual.

En 1948, Raypak introdujo la primera caldera de tubo de cobre con aletas rectas diseñado con fiabilidad y facilidad de servicio en mente. La tradición continúa con el modelo Hi Delta de Raypak.

Es quemador patentado “Security blanket” una mejora ingeniosa que proporciona una vía de aire-gas perfeccionado para la combustión completa, que hace que el Hi Delta sea el más adaptable boiler sellado de combustión en el mercado hoy en día.

Mientras que muchos fabricantes afirman conveniente y sencilla la extracción del intercambiador de calor, el mantenimiento del Hi Delta no podría ser más sencillo. Sólo tiene que abrir la unidad desde el frente y deslizar hacia fuera los corredores integrados. Agregando a la facilidad de uso del Hi Delta, el centro de diagnóstico de a bordo. En caso de un problema de funcionamiento, esta mejora clave permite a un técnico revisar rápidamente la totalidad del historial de fallas de la unidad, en “Inglés real” fácil de entender. No hay códigos crípticos que tratar. Nuestro centro de diagnóstico incluso ofrece posibles soluciones para el problema en cuestión.

La familia de productos Hi Delta cubre toda la gama de aplicaciones tanto en interiores como al aire libre, incluyendo la calefacción de espacios, calentamiento de procesos, calentamiento de piscinas y calefacción de agua sanitaria. Cuando se instala en el interior, la versatilidad del Hi Delta se revela en pequeños diámetros de ventilación, ventilación directa y la conveniencia de apilamiento sin un mayor impacto.

El enfoque de Raypak en la satisfacción del cliente va más allá del diseño del producto. Al igual que todas las calderas Raypak, cada Hi Delta es probada en fábrica al fuego, asegurando fiable la puesta en marcha después de la instalación.

 Por más de 60 años, los profesionales Raypak han ganado su reputación como los expertos del manejo del agua caliente. Desde el diseño del sistema a través de la instalación y puesta en marcha, se puede contar con su Representante Raypak local y el respaldo del mejor equipo de ventas de la industria, ingenieros de aplicaciones y servicio técnico.

CARACTERISTICAS ESTANDAR DEL EQUIPO

1.- Cabezal de Bronce
2.- Tubos de cobre aletados
3.- Limite de Control – Manual 200°F
4.- Pantalla de estado
5.- Pantalla LCD con memoria de fallas 6
6.- Para Gas Natural o Gas L.P.
7.- Conexión Damper de combustion en 120V
8.- Switch de flujo
9.- Encendido por superficie caliente1
10.- Contacto seco para alarma

 CARACTERISTICAS PRINCIPALES:

  1. Modelos de 100.000 a 2.340.000 BTUH
  2. Certificación todos los modelos de interior/exterior
  3. Eficiencia:
    84% boilers estándar
    85% AFUE HD101-HD301
    85% Agua Calentadores estándar
  4. Quemador patentado “manta de seguridad” mejora las etapas de combustión, instalación y minimiza los problemas de puesta en marcha, y protege los quemadores de la fatiga del metal
  5. 105º F capacidad de agua mínima de entrada en los modelos estándar;
  6. Intercambiador de calor de tubos aleteados de cobre, cuproníquel disponibles
  7. CSA  certificado bajo en plomo(menos de .25%)
  8. Cabezales de bronce en los calentadores de agua, opcional en las calderas
  9. Ventilación lateral lista; no necesita extractor para la mayoría de aplicaciones.
  10. Conductos listos de aire de combustión; TruSealTM certificado CSA ventilación directa disponible
  11. Indicador de estado y centro de diagnóstico a bordo, inglés real, no códigos.
  12. Menos de 20ppm NOx

OPCIONES:

  • G20 – Operación de baja presión del gas (modelos 302B-2342B)
    CSA- Certificados para “presión de suministro WC 4”, sólo gas natural
  • D-14 – Opción de ventilación trasera disponible en el momento del pedido
  • D-12 – Sistema de entrada de aire de ventilación directa TruSeal
  • A-6 – Conexión de agua mano derecha





PARTES:



  1. Paneles refractarios ligeros Paneles de fibra de cerámica de piezas múltiples mejoran la combustión y reducen al mínimo la retención de calor.
  2. Cabezales totalmente cerrados Sensores de temperatura y alambres de plomo/capilares protegidos de la intemperie, vandalismo y daño accidental durante la instalación y el servicio.
  3. Conexión Humo  Conexiones de combustión superiores o traseras ofrecen una mayor flexibilidad de instalación
  4. Filtro de aire Un filtro de aire de combustión, de fácil limpieza protege a los quemadores de partículas en el aire como insectos voladores.
  5. Centro de Diagnóstico On-Board Equipo estándar montado de fábrica(302-2342). Proporciona información de servicios pertinentes, así como las posibles soluciones para el fallo. Todo en inglés, sin códigos crípticos a descifrar. El control almacena hasta 16 faltas en su archivo histórico para que el servicio técnico pueda revisarlo.
  6.  Luces de estado de visualizaciónHasta 12 luces LED de alta intensidad, visible por delante, indican el estado de funcionamiento del boiler.
  7. Construcción El gabinete y todas las piezas internas son de acero galvanizado, inoxidable o de acero aluminizado. El exterior está protegido por pintura en polvo texturizada, idealmente diseñada para instalaciones en interiores o exteriores.
  8. Cableado Central Point Mazos de cables hechos en fábrica que conectan todos los componentes eléctricos a una placa de circuito de fácil deproblemas con conectores de terminales múltiples.
  9. Tubos intercambiadores de calor  tubos aletados de cobre y tubos de cupro-níquel opcionales hacen frente incluso a las más duras condiciones del agua.
  10. Quemadores Quemadores Quemadores de aleación especial premezclada de acero inoxidable proporcionan limpieza, combustión robusta y cumplen con todas las normas de bajo NOx.
  11. Panel de Acceso HSI   Un pequeño panel proporciona acceso tanto a la superficie caliente de ignición y al sensor de llama para facilitar la inspección y servicio.

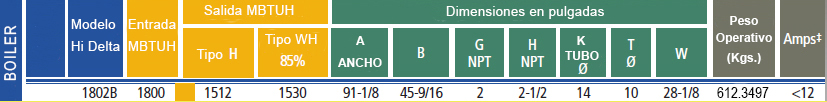

DIMENSIONES Y TABLAS DE ESPECIFICACIONES:


Clasificación para modelos 302B-2342B para natural o gas propano y elevaciones hasta los 4500 pies sobre el nivel del mar. Para elevaciones mayores consulte la fábrica.


* No instalar sobre alfombra

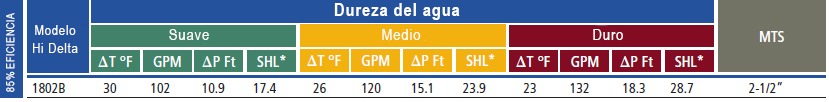

Notas: Los caudales mínimos en los sistemas cerrados pueden reducirse a un caudal constante de 40°FDT.
La tasa de flujo máximo está limitado por la velocidad máxima aceptable a través de un intercambiador de calor de tubos y podrá ser aumentado en un 10% para un sistema de calefacción cerrados.
La caída de presión aumentaría un 21%
*SHL calculada en 100 pies de longitud de tubería efectiva.
.

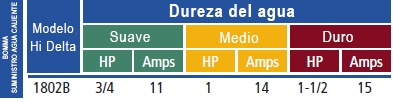

Nota. El consumo de corriente (Amps) es para la bomba solamente


DIAGRAMAS:
MODELO 1802B


FACILIDAD DE SERVICIO

La interfaz de usuario fácil de entender de Raypak, incluye tablero de diagnosticos y luces de estado, le dice al técnico todo lo que él necesita saber. Todos los componentes de servicio/reparación son fácilmente accesibles desde el frente para una máxima flexibilidad de instalación


1 Centro de Control de Diagnóstico 2 Control de ignición Fenwal 3 Placa de cableado punto central 4 Transformador 5 Bomba de paro relevo 6 Restablecedor manual de límite alto 7 Desconexión principal 8 Interruptor de energía de reserva 9 Luces de estado

CENTRO DE DIAGNÓSTICO A BORDO
Los Hi Delta de Raypak (302B hasta 2342B) vienen equipados con un centro de control de diagnóstico controlado con un microprocesador  que muestra  información en una pantalla de 2×20 caracteres en inglés llano. Este Sistema de control monitorea dispositivos de seguridad, fallos de encendido y estado del sistema, mientras almacena hasta 16 reportes de fallos. El centro de diagnóstico Raypak también monitorea los fallos de salida del control de ignición Fenwal  convirtiendo los códigos de falla Fenwal en inglés real que cualquiera puede comprenderEl control esta también equipado con un relevador de contacto SPDT de salida seca que se activa en cualquier momento que se produce un fallo de seguridad. . Esto puede ser usado para una alarma del calentador o una interfaz de seguridad BMS.

INFORMACIÓN DE DIAGNÓSTICO

Fallas de Seguridad

  •          Límite Alto Manual
  •          Límite Alto Automático
  •          Bajo Nivel de Agua – Apagado
  •          Presión de Ventilación
  •          Presión Alta del Gas
  •          Presión Baja del Gas
  •          Alarma del Controlador
  •          Interruptor de Flujo
  •          Interruptor del Soplador
  •          Opciónes de Fábrica
  •          Bloqueo Externo
  •          Correr Agua Fría



Fallas de Control de la Ignición

  •        Aire bajo
  •        Flama – No CFH
  •        Bloqueo de Ignición
  •        Caudal bajo HSI
  •        24 VAC Bajo
  •        Falla de Control Interno

Notas:

No incluye válvulas de servicio para gas o hidráulica

Equipo disponible también para exterior, solicitar cotización

No incluye control de operación
