Seleccionar la caldera o calentador de agua industrial adecuado requiere evaluar la capacidad térmica en BTUH, la eficiencia energética (tecnologías de condensación vs. no condensación) y la compatibilidad con sistemas de control BMS. La línea comercial de Raypak —disponible en México a través de H2O TEK— ofrece soluciones avanzadas como las series HiDelta, MVB y XTherm, que abarcan desde $300,000 hasta 4,000,000 BTUH con eficiencias de hasta el 97%, asegurando un suministro continuo de agua caliente con un consumo mínimo de gas Natural o LP.
Ventajas de incorporar la tecnología a gas Raypak en proyectos de gran escala
En sectores donde la demanda de agua caliente o calefacción hidrónica es continua y crítica —como hoteles, hospitales, procesos industriales y lavanderías comerciales—, la confiabilidad del sistema es tan importante como su costo operativo. La marca estadounidense Raypak se ha posicionado como un referente global en ingeniería térmica gracias a características exclusivas:
- Control de gestión integrada VERSA IC®: Plataforma con pantalla táctil integrada que gestiona el encendido, modulación, seguridad y diagnósticos del equipo. Permite la comunicación directa vía Modbus RTU o señales de 0 -10 VDC con sistemas BMS (Building Management System).

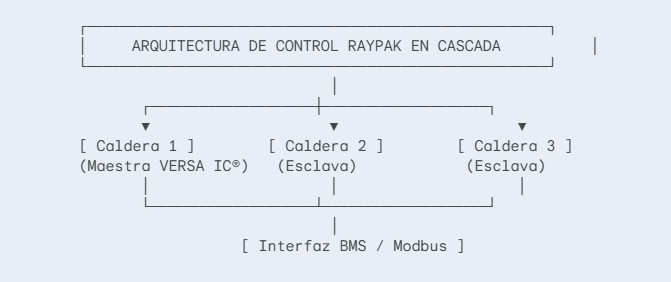

- Capacidad de Cascada Integrada: Permite conectar hasta 4 u 8 unidades en paralelo sin necesidad de instalar secuenciadores externos, garantizando redundancia y flexibilidad operativa.
- Construcción en tubos de aletas de cobre y Cupro-Níquel: Intercambiadores de calor diseñados para maximizar la transferencia térmica en un espacio reducido, resistentes al choque térmico y a aguas agresivas.
- Gabinete compacto de alta durabilidad: Revestimiento en polvo resistente a la corrosión apto para instalaciones tanto en interiores como en intemperie (Indoor/Outdoor).
Comparativa de gamas principales: Raypak HiDelta, MVB y XTherm
Para elegir la serie correcta en un proyecto de ingeniería, es fundamental analizar las diferencias en eficiencia térmica, modulación de llama y capacidad en BTUH:
| Línea Raypak | Rango de Capacidad (BTUH) | Eficiencia Térmica | Relación de Modulación | Tecnología de Combustión | Aplicación Recomendada | | HiDelta® | 300,000 a 2,340,000 | 84% a 85 | Modulación 4:1 | Convencional (No condensación) | Hoteles medianos, procesos comerciales e hidrónicos estándar. | | MVB® | $500,000 a 4,000,000 | 85% a 88.4% | Modulación hasta 7:1 | Vertical de Tiro Forzado | Reemplazo de calderas antiguas en espacios reducidos (huella compacta). | | XTherm® | 999,000 a}4,000,000 | Hasta $97% | Modulación 7:1 a 10:1 | Condensación de Alta Eficiencia | Proyectos LEED, hospitales, lavanderías e industrias sustentables. |
Raypak HiDelta®: Robustez y flexibilidad probada
Diseñada con un sistema de prevención de condensación y flujo proporcional. Su diseño modular simplifica el mantenimiento en campo y es ideal para instalaciones hidrónicas tradicionales o suministro directo de agua caliente sanitaria.
Raypak MVB® (Minimum Vertical Boiler): Máxima potencia en espacio mínimo
Con una huella de instalación de tan solo 5.4 a 11.7 pies cuadrados, la serie MVB ofrece capacidades masivas de hasta 4 millones de BTUH. Su soplador auto-correctivo mantiene una combustión estable aun ante fluctuaciones en la presión del suministro de gas.
Raypak XTherm®: El estándar de condensación e innovación
Combina el intercambiador de calor de cobre/cupro-níquel de alta recuperación con un intercambiador secundario de acero inoxidable para condensación. Logra eficiencias térmicas de hasta 97%, reduciendo drásticamente la factura de gas y las emisiones de NO2.
Criterios clave para el dimensionamiento del proyecto
Al solicitar una cotización técnica en H2O TEK, el equipo de ingeniería evalúa los siguientes factores para seleccionar el modelo idóneo:
- Gasto de Agua Caliente Instantáneo vs. Almacenamiento (GPM): Determinar el flujo volumétrico en galones por minuto (GPM) y el delta de temperatura (Delta T) requerido.
- Tipo de Combustible Disponible: Todos los modelos Raypak están configurados de fábrica para operar con Gas Natural o Gas LP, optimizando los inyectores y la válvula de gas proporcional.
- Altitud de la Instalación: Las unidades Raypak cuentan con certificaciones para operar sin desclasificación severa en altitudes elevadas (hasta $10,000 pies sobre el nivel del mar).
Preguntas Frecuentes (FAQ)
¿Qué diferencia existe entre un calentador de agua hidrónico y uno sanitario en Raypak?
Los modelos hidrónicos (tipo H) están diseñados para circuitos cerrados de calefacción central o procesos de intercambio térmico indirecto. Los modelos sanitarios o domésticos (tipo WH) cuentan con cabezales de bronce o latón recubiertos para manejar agua potable de consumo directo sin generar corrosión.
¿Se pueden instalar las calderas Raypak en la azotea al aire libre?
Sí. La mayoría de los modelos comercializados por H2O TEK cuentan con certificación para uso en exteriores (Outdoor) sin necesidad de construir una caseta especial, gracias a su gabinete sellado con pintura electrostática resistente al clima.
¿Qué beneficio ofrece la modulación 10:1 en la serie XTherm?
Significa que el equipo puede ajustar su potencia hasta un 10% de su capacidad total cuando la demanda de agua caliente es muy baja. Esto evita los arranques y paradas continuas, ahorrando combustible y reduciendo el desgaste térmico de los componentes.
¿Requiere ingeniería de selección para su proyecto comercial e industrial? En H2O TEK somos distribuidores especializados de la línea Raypak en México. Contacte a nuestro departamento de ingeniería para obtener dimensiones, hojas técnicas y cotizaciones en H2O TEK Tienda.
