La serie de calderas y calentadores de condensación Raypak XTherm® —disponible en México a través de H2O TEK— representa la máxima innovación en eficiencia energética para proyectos industriales y comerciales sustentables. Gracias a su diseño de doble intercambiador de calor (cobre/cupro-níquel y acero inoxidable) y una modulación continua de hasta 10:1, alcanza eficiencias térmicas de hasta el 97%, reduciendo drásticamente el consumo de gas Natural o LP y minimizando las emisiones de CO₂ y NOₓ para certificaciones tipo LEED®.
¿Cómo funciona el proceso de condensación en una caldera industrial y por qué ahorra combustible?
En una caldera convencional no condensante, los gases de combustión resultantes de la quema de gas se expulsan a la atmósfera a temperaturas elevadas (entre 180 °C y 230 °C), perdiendo una cantidad significativa de energía en forma de vapor de agua en la chimenea.

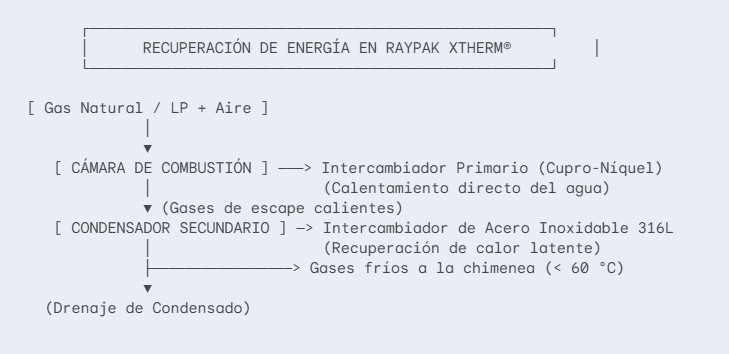

Las calderas de condensación de alta eficiencia como la Raypak XTherm® aprovechan este calor latente. Al hacer pasar los gases de escape por un intercambiador de calor secundario de acero inoxidable de grado marino, la temperatura de los gases desciende por debajo del punto de rocío (55 °C). El vapor de agua se condensa, liberando energía térmica adicional que se transfiere directamente al agua de retorno del sistema.
Beneficios ambientales e impacto en la huella de carbono
- Ahorro de combustible de hasta un 15% – 25%: En comparación con calderas atmosféricas convencionales u operadas a gas de eficiencia estándar (80%).
- Ultra bajas emisiones de NOₓ: Cumple y supera las normativas ambientales internacionales más estrictas (menos de 20 ppm de NOx), reduciendo el impacto en la calidad del aire local.
- Contribución a puntos LEED®: Facilita la obtención de créditos de eficiencia energética en el diseño y remodelación de edificios sustentables (Green Buildings).
Análisis técnico de la línea Raypak XTherm®
La serie XTherm® ha sido diseñada para operar bajo las demandas más exigentes de la industria farmacéutica, hospitalaria, hotelera y alimentaria:
| Especificación Técnica | Parámetro Raypak XTherm® | Impacto Operativo | | Capacidades Disponibles | 999,000 a 4,000,000 BTUH | Cobertura desde proyectos medianos hasta plantas industriales masivas. | | Eficiencia Térmica Máxima | Hasta 97% en condensación | Aprovechamiento casi total del poder calorífico del gas. | | Relación de Modulación | 10:1 (Turndown Ratio) | Ajuste ultra preciso de la llama desde el 10% hasta el 100% de potencia. | | Material Intercambiador Primario | Tubos de Cupro-Níquel aletados | Alta transferencia de calor y resistencia a choques térmicos. | | Material Condensador Secundario | Acero Inoxidable 316L | Inmunidad total a la acidez del condensado (pH3-5). | | Controlador de Gestión | VERSA IC® con pantalla táctil | Diagnóstico continuo, comunicación Modbus® y cascada integrada. |
Casos de uso e integración con sistemas HVAC e hidrónicos existentes
La versatilidad de la serie XTherm® permite adaptar su rendimiento a diversas arquitecturas térmicas:
- Hospitales y Centros de Salud: Suministro continuo e ininterrumpido de agua caliente sanitaria a temperaturas controladas, reduciendo costos fijos de energía.
- Industria Alimentaria y de Procesos: Generación de agua caliente de proceso con variaciones mínimas de temperatura y rápida recuperación ante fluctuaciones de carga.
- Sistemas de Calefacción Hidrónica por Radiación o Fancoils: Integración perfecta en circuitos cerrados de agua fría/caliente con retornos a baja temperatura, donde la condensación alcanza su máxima eficiencia.
Preguntas Frecuentes (FAQ)
¿Se requiere un tratamiento especial para el agua de drenaje de una caldera XTherm?
Debido a que el condensado resultante es levemente ácido (pH entre 3 y 5), la instalación debe incluir un kit neutralizador de condensado (relleno de carbonato de calcio) antes de verter el efluente al drenaje municipal, protegiendo las tuberías del inmueble.
¿Cuál es la diferencia entre la serie XTherm y la serie HiDelta?
Mientras que la serie HiDelta® es una línea de alta eficiencia convencional (no condensante, 84% – 85% de eficiencia), la serie XTherm® incorpora un condensador secundario de acero inoxidable que le permite alcanzar hasta el 97% de eficiencia térmica aprovechando el calor latente de los gases.
¿Se pueden operar calderas XTherm® en cascada automatizada?
Sí. La tarjeta de control VERSA IC® integrada permite enlazar hasta 8 unidades XTherm® en cascada mediante un solo cable de comunicación. El sistema modula secuencialmente los equipos para mantener siempre la máxima eficiencia operativa según la demanda del edificio.
¿Desea reducir la huella de carbono de sus instalaciones con tecnología de condensación? Contacte con el equipo de ingenieros de H2O TEK para recibir la memoria de cálculo y asesoría técnica de la serie Raypak XTherm® en H2O TEK Tienda.
