AIRE ACONDICIONADO PARA SITES MARCA APC, VARIOS MODELOS, CAPACIDADES Y VOLTAJES

9 abril, 2014
UNIDAD DE AIRE ACONDICIONA PARA SITES
SOLUCIÓN AMPLIABLE PARA ENTORNOS CRÍTICOS
Ventajas de equipos InRow
La solución basada en filas mejora la eficiencia de energía y la capacidad de refrigeración en un número de maneras. En primer lugar, el InRow RD extrae el aire directamente del pasillo caliente, permitiendo que el InRow RD para tomar ventaja de una mayor eficiencia de transferencia de calor debido a las diferencias de temperatura más altos. A continuación, descarga aire a temperatura ambiente directamente en frente de los servidores que se está enfriando. Colocación de la unidad de refrigeración en la fila permite que la unidad funcione a mayor rendimiento y la temperatura del aire de suministro, proporcionando capacidad sensible 100%. Esto reduce significativamente la necesidad de humidificación.

Escalable de Alta Densidad
El rendimiento predecible de la arquitectura basada en filas hace que sea muy adecuado para aplicaciones de alta densidad. El enfoque en la eliminación de calor en lugar de la entrega de aire frío es la clave para que este enfoque escalable. El diseño modular del InRow RD le permite ser fácilmente añadidos en la fila que aumenta la demanda de refrigeración. El beneficio adicional de la arquitectura en hilera es la capacidad de agregar contención de pasillo caliente. La contención del pasillo caliente reduce aún más cualquier posibilidad de corrientes de aire caliente y frío se mezclan. Esto proporciona la máxima previsibilidad y permite que la capacidad de enfriamiento, que se ajustará a la carga térmica.

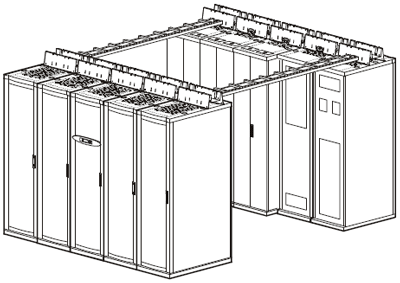

SISTEMA DE CONTENCIÓN DE PASILLO CALIENTE
Placas de techo modulares y puertas se pueden utilizar para encerrar el pasillo caliente. Esto aumenta las densidades que se pueden manejar en un solo rack, eliminando mezcla de las corrientes de aire caliente y frío.
Este método, llamado neutralización de carga, elimina el calor del pasillo caliente, se enfría, y después lo devuelve a la zona de la sala circundante en o ligeramente por debajo de la temperatura ambiente. Las temperaturas del aire de retorno que se logran en esta solicitud aumentan la capacidad del acondicionador de aire.

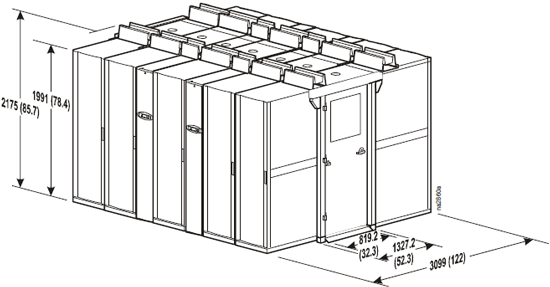

El uso de baldosas modulares de techo a través de un pasillo caliente 914.4 mm (3 pies) que conecta dos racks opuestos hace que la expansión rápida y sencilla. Kits de expansión, con la losa del techo necesaria y todos accesorios de acoplamiento, se pueden pedir para aumentar el tamaño del pasillo caliente con un estante a cada lado.
Las puertas en los extremos se pueden quitar fácilmente y reconectar para la expansión. El pasillo caliente cerrado impide cualquier retorno de aire caliente se mezcle con el aire de suministro frío. En efecto, todos los que rodean aire de la habitación puede actuar como suministro de aire al sistema. El sistema de contención de pasillo caliente es beneficioso en cualquier entorno. Puede desplegarse rápidamente en cualquier espacio controlado sin costosas adiciones a la infraestructura, tales como pisos o conductos elevada.
CARACTERÍSTICAS:
Gabinete
La estructura está construida de acero calibre 16 formado para máxima resistencia . El armario es accesible por la parte delantera y trasera. Todos los paneles exteriores y postes de las esquinas del marco están cubiertos con polvo para una mayor durabilidad y un acabado atractivo. Los paneles exteriores delantero y trasero están construidos de calibre 18 de acero perforado con 69.5% de área libre abierta. Todos los paneles, que incluyen un pestillo clave para la seguridad, permiten un fácil acceso y extracción. Aislamiento (ACRD100 y única serie ACRD200) es 80,1 kg/m3 (5 lb/ft3) de densidad y cumple con la norma ASTM E84 calificación del 25/50.
Alarma de apagado Entrada/Salida
La unidad dispone de una entrada de conexión de campo para el apagado remoto y una conexión de campo de salida de alarma.
Ventiladores de velocidad variable
Cada unidad está equipada con ventiladores de velocidad variable para permitir diferentes cargas térmicas. A fin de proporcionar el flujo de aire uniforme sobre el serpentín de refrigeración, los ventiladores proporcionan un patrón a través de aire de extracción. Las unidades de la serie ACRD100 y ACRD200 están equipadas con seis módulos de ventiladores de accionamiento directo. Estos ventiladores son fácilmente reemplazables mientras la unidad está en funcionamiento. La serie ACRD500 está equipada con dos ventiladores de accionamiento directo, inclinados hacia atrás.
Bay Kit-InRow RD/NetShelter SX
Kits de ensamblaje hechos de acero calibre 16 permiten el ensamblaje InRow RD de los equipos APC NetShelter.
Contraflujo refrigeración de la bobina/Bandeja de condensado
Diseñado para los altos índices de calor sensible , la bobina está construida con tubos de cobre , criados lanza aletas de aluminio tipo y calibre 18 galvanizado placas terminales de acero . Colectores de las baterías están equipadas con escudos anti- goteo en caso de condensación. La bandeja de condensación es térmica del material no ferroso formado , y se inclina para el drenaje positivo para proporcionar una mayor calidad del aire interior.
Filtros
La filtración de aire acondicionado, es absolutamente imprescindible para mantener el medio ambiente limpio, libre de partículas requerido por el equipo eléctrico. Los filtros son fácilmente reemplazables desde la parte posterior de la unidad. Los sistemas de la serie ACRD100 y 200 utilizan mayor al 20% de eficiencia ASHRAE 52.1 , 12.7 mm (1/2) Filtros lavables que cumplan las normas HF-1 para la electrónica (MERV 1 por ASHRAE 52.2). El sistema de ligas ACRD500 utiliza un 30% de eficiencia, 102 mm (4 pulgadas), en el fondo de carga, filtro plegado (MERV 8 por ASHRAE 52.2 , EN779 G4).
Conexiones de tuberías seleccionables superior e inferior
La unidad conexiones de tuberías tanto superior e inferior. Todas las conexiones en serie ACRD100 y ACRD500 utilizan herrajes Roto-Lok para facilitar la instalación y el servicio. La serie ACRD200 utiliza conectores sindicales.
Tarjeta de administración de red
La tarjeta de administración de red (NMC) permite la comunicación con la red de área local (LAN). Además, el NMC permite el acceso de varios niveles de supervisión, control y notificación de eventos cuenta con más de la creación de redes .
Bomba de condensado
Serie ACRD100 y ACRD200:
Dos bombas de fábrica cableados e hilo (en paralelo) internamente a la bandeja de condensados​​. Actuando juntos, las bombas son capaces de bombear 9,8 l/h (2,6 g/hr ) en contra de presiones de descarga de hasta 50 pies (15,2 m) de recorrido total. De ese plazo, 16 pies (4,9 m) puede ser de elevación vertical, medida desde el nivel del suelo. Se incluyen dos flotadores con la unidad. Un flotador se utiliza para el control de la bomba de condensado, y el otro flotador genera una alarma de fallo de la bomba de condensado. El InRow RD puede ser ajustado a seguir funcionando en una condición de alarma o apagado para evitar desbordamiento del colector de condensado.
Serie ACRD500:
La única bomba de condensado fábrica de cableado y tuberías internas hasta la bandeja de condensados​​. La bomba es capaz de bombear un máximo de 18 m (60 pies) a 32 l/h (8,45 g/h), que puede incluir una elevación máxima de 3,5 m (11,5 pies) medida desde el nivel del suelo. Se incluyen dos flotadores con la unidad. Un flotador se utiliza para el control de la bomba de condensado, y el otro flotador genera una alarma de fallo de la bomba de condensación para evitar desbordamiento del colector de condensado .
Sensores de temperatura a distancia
Para el control de la unidad de base a la temperatura de entrada del rack, se proporcionan sensores de temperatura remotos. Las unidades de la serie ACRD100 ACRD200 y vienen equipadas con un sensor de temperatura, y las unidades de la serie ACRD500 vienen equipadas con tres. Estos sensores miden la temperatura en un punto de 4 m (13 pies) de la conexión dentro de la unidad InRow RD. Estos sensores se utilizan para la colocación a distancia en el campo en un bastidor de TI adyacente.



Ver modelos disponibles en tienda:

AIRE ACONDICIONADO PARA SITES 27,200 BTU/HR 220-240V 50 HZ 1 FASE LINEA INROW® RD MARCA APC MOD. ACRD101
https://www.h2otek.com/tienda/product.php?id_product=1096
AIRE ACONDICIONADO PARA SITES 28,000 BTU/HR 208-240V 60 HZ 1 FASE LINEA INROW® RD MARCA APC MOD. ACRD100
https://www.h2otek.com/tienda/product.php?id_product=1095
AIRE ACONDICIONADO PARA SITES 27,200 BTU/HR 220-240V 500 HZ 1 FASE LINEA INROW® RD MARCA APC MOD. ACRD201
https://www.h2otek.com/tienda/product.php?id_product=1098
AIRE ACONDICIONADO PARA SITES 28,000 BTU/HR 208-240V 60 HZ 1 FASE LINEA INROW® RD MARCA APC MOD. ACRD200
https://www.h2otek.com/tienda/product.php?id_product=1097
AIRE ACONDICIONADO PARA SITES 78,000 BTU/HR 460-480V 60 HZ 3 FASES LINEA INROW® RD MARCA APC MOD. ACRD501
https://www.h2otek.com/tienda/product.php?id_product=1100
AIRE ACONDICIONADO PARA SITES 78,000 BTU/HR 380-415V 50/60 HZ 3 FASES LINEA INROW® RD MARCA APC MOD. ACRD502
https://www.h2otek.com/tienda/product.php?id_product=1101
